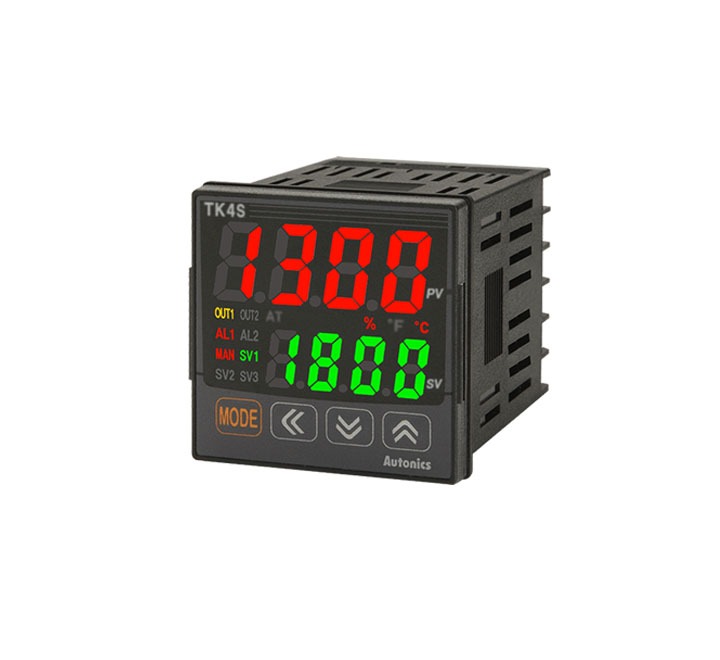

TK4S-D2RN
TK4S-D2RN
Özellikler
- Gösterim yöntemi : 4-hane 7-segment LED
- Kontrol yöntemi : ON/OFF kontrol, P, PI, PD, PID kontrol
- Giriş dosyası : Termokopul K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
Analog: 0-100mV, 0-5V, 1-5V, 0-10V
0-20mA, 4-20mA - Örnekleme hızı : 50ms
- Kontrol çıkışı 1 : Röle(250VAC~ 3A)
- Yardımcı çıkış : Alarm 1/2
- Besleme : 24VAC~ 50/60Hz, 24-48VDC
- Koruma yapısı : IP65(ön panel)
Açıklama
Gösterim yöntemi : 4-hane 7-segment LED
Kontrol yöntemi : ON/OFF kontrol, P, PI, PD, PID kontrol
Giriş dosyası : Termokopul K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
Analog: 0-100mV, 0-5V, 1-5V, 0-10V
0-20mA, 4-20mA
Örnekleme hızı 50ms
Kontrol çıkışı : 1 Röle(250VAC~ 3A)
Yardımcı giriş: CT, Dijital(DI-1/2)
Yardımcı çıkış : Alarm 1/2
Besleme : 24VAC~ 50/60Hz, 24-48VDC
Koruma yapısı : IP65(ön panel)
Gösterim hassasiyeti •Oda sıcaklığında(23℃±5℃):(PV ±0.3% veya ±1℃, yüksek olanı seç) ±1-hane
•Oda dışı sıcaklık aralığı:(PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane
Gösterim hassasiyeti_boşluk TC •Oda sıcaklığında(23℃±5℃):(PV ±0.3% veya ±1℃, yüksek olanı seç) ±1-hane
•Oda dışı sıcaklık aralığı:(PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane
Gösterim hassasiyeti_boşluk Analog •Oda sıcaklığında(23℃±5℃): ±0.3% F.S. ±1-hane
•Oda sıcaklığı aralığı dışı:±0.5℃% F.S. ±1-hane
Gösterim hassasiyeti_CT girişi ±5% F.S. ±1-hane
Gecikme(ayarlanabilir hassasiyet) RTD / Termokupollar: 1 - 100 ℃ / ℉ (0.1 - 100.0 ℃ / ℉) Değişken Analog: 1 - 100 - hane
Oransal bant 0.1 - 999.9℃/℉(0.1 - 999.9%)
İntegral zaman: 0 - 9999 sn
Türev zamanı: 0 - 9999 sn
Kontrol süresi: Röle çıkışı, SSR sürücü çıkışı: 0.1 - 120.0 sn Akım çıkışı veya SSR sürücü çıkışı Seçilebilir: 1.0 - 120.0 sn
Manuel sıfırlama : 0.0~100.0%
Ortam sıcaklığı: -10 - 50℃, depolama: -20 - 60℃
Ortam nemi: 35 ~ 85% RH, depolama 35 ~ 85% RH
Kurulum türü: Çift veya güçlendirilmiş yalıtım (marka: ,ölçüm girişi ile güç kısmı arasındaki dielektrik dayanımı 2kV
Ağırlık Yaklaşık: 150g(yaklaşık 105g)
