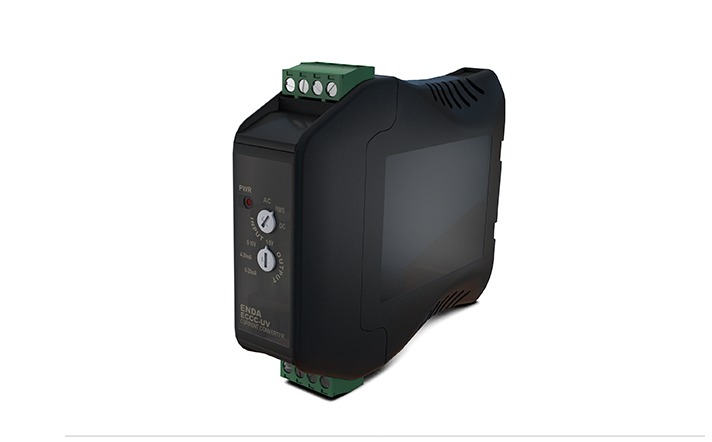

ECCC

ECCC

Özellikler

ÇEVRESEL ÖZELLİKLER
Çalışma/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı: EN 60529 standardına göre IP20
Yükseklik: En çok 2000m
ELEKTRİKSEL ÖZELLİKLER
Girişler: 0-5A AC/DC (10A ve üzeri akımlarda cihazda hasar oluşabilir)
0-60mV AC/DC (50V ve üzeri gerilimlerde cihazda hasar oluşabilir)
Giriş Dirençleri: 0-5A AC/DC (dahili şöntlü) giriş için 17mohm
0-60mV AC/DC (harici şöntlü) giriş için 100ohm
Frekans Aralığı: AC , 10Hz-200Hz (Kare dalga için 10Hz-70Hz)
Örnekleme Süresi: 250ms
A/D Dönüştürücü: 12 bit
D/A Dönüştürücü: 12 bit
Çıkış: 0-20mA DC, 4-20mA DC, 0-10V DC veya 1-5V DC cihaz üzerinden seçilebilir (Akım çıkışları için yük direnci en çok 500ohm’dur)
Doğruluk: AC için: ±%1 (kare dalga için ±%2)
DC için: ±%1
RMS için: ±%1 (kare dalga için ±%2)
Besleme Voltajı: ECCC-UV için : 90-250V AC, 50/60Hz
ECCC-LV için : 9-30V DC/7-24V AC, 50/60Hz
Güç Tüketimi: 7VA
Bağlantı: Soketli klemens
KUTU
Kutu Şekli: TH 35 tipi raya monte edilir
Ebat: G25xY97xD115 mm
Ağırlık: Yaklaşık 150g (ambalajlı olarak)
Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır

Açıklama

Akım trafosu ve şönt ile kullanalabilme

Konfigüre edilebilir AC,DC ve True RMS ölçme

Konfigüre edilebilir mA ve V çıkış

Giriş, çıkış ve besleme arası üç yollu izolasyon

ModBus RTU protokolü ile haberleşme

Ray montajlı

Soketli klemens bağlantı

EN standartlarına göre CE markalı
