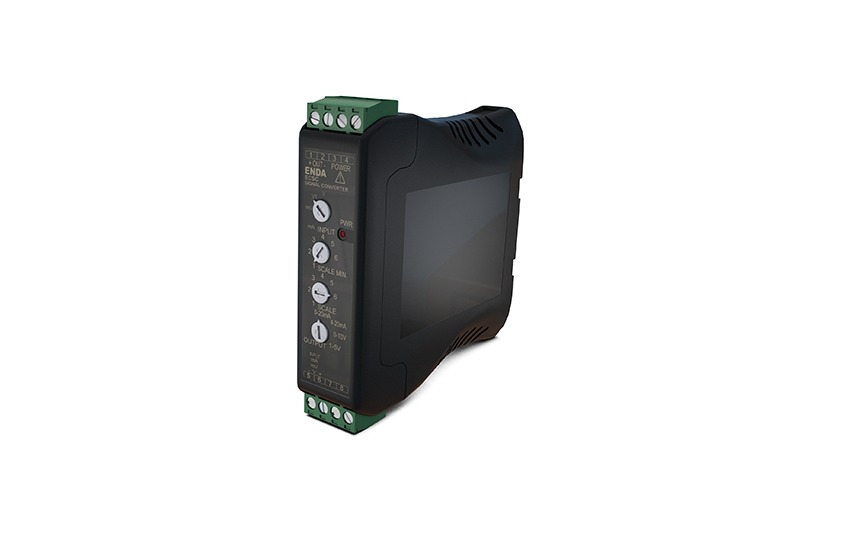

ECSC

ECSC

Özellikler

ÇEVRESEL ÖZELLİKLER
Çalışma/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı: EN 60529 standardına göre IP20
Yükseklik: En çok 2000m
ELEKTRİKSEL ÖZELLİKLER
Girişler: 0-20/4-20mA DC (yük direnci en çok 500ohm’dur)
0-10/1-5V DC cihaz üzerinden seçilebilir
Giriş Dirençleri: mA giriş için dinamik giriş direnci > 120ohm mV giriş için > 1Mohm V giriş için 20.1kohm
A/D Dönüştürücü: 10 bit
D/A Dönüştürücü: 12 bit
Çıkış: 0-20mA DC, 4-20mA DC, 0-10V DC veya 1-5V DC cihaz üzerinden seçilebilir (Akım çıkışları için yük direnci en çok 500ohm’dur)
Doğruluk: ±%0,5
Besleme Voltajı: ECSC-UV için : 90-250V AC, 50/60Hz
ECSC-LV için : 9-30V DC/7-24V AC, 50/60Hz
Güç Tüketimi: 7VA
Bağlantı: 2.5mm² soketli klemens
KUTU
Kutu Şekli: TH 35 tipi raya monte edilir
Ebat: G25xY97xD97 mm
Ağırlık: Yaklaşık 150g (ambalajlı olarak)
Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır

Açıklama

Konfigüre edilebilir mA, mV ve V giriş

Konfigüre edilebilir mA ve V çıkış

İzole sensör beslemesi

Giriş, çıkış ve besleme arası üç yollu izolasyon

Ray montajlı

Soketli klemens bağlantı

EN standartlarına göre CE markalı
