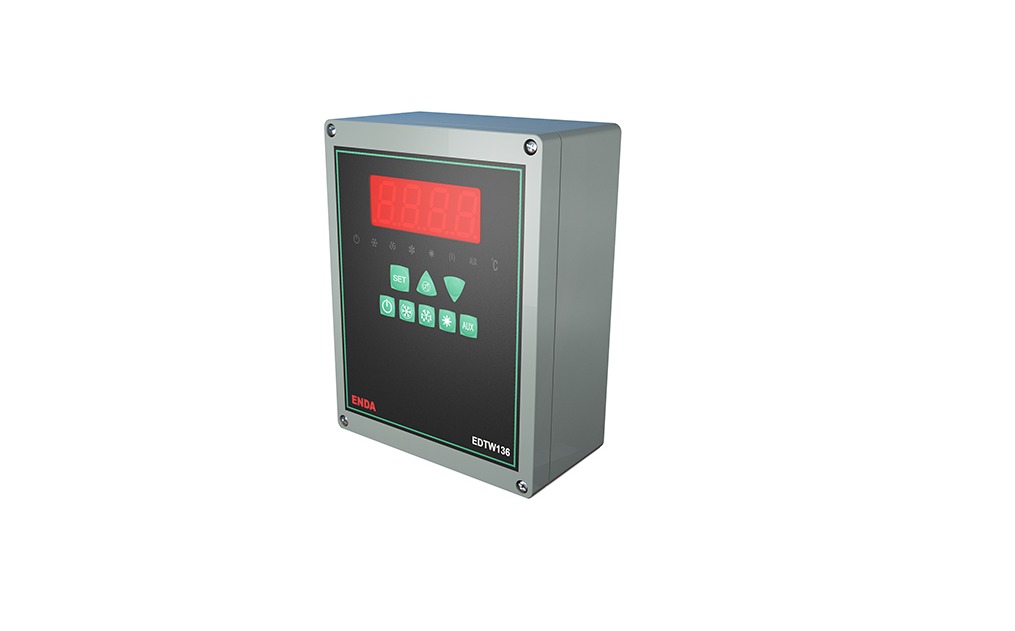

EDTW136
EDTW136
Özellikler
- ÇEVRESEL ÖZELLİKLER
- Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
- Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
- Koruma Sınıfı: EN 60529 standardına göre IP65
- Yükseklik: En çok 2000m
- ELEKTRİKSEL ÖZELLİKLER
- Besleme Voltajı: 230V AC +%10 -%20, 50/60Hz
- Güç Tüketimi: 5.4VA
- Bağlantı: Soketli klemens
- Skala: -60.0...150.0°C
- Duyarlılık: 0.1 °C (0.1 ºC veya 1 ºC olarak seçilebilir)
- Doğruluk: ±1 °C
- Zaman Doğruluğu: ±%1
- ÇIKIŞLAR
- Kompresör Röle Çıkışı: Röle: 277V AC, 20A (rezistif yük için), NO, 2hp 250V AC (endüktif yük için)
- Defrost Röle Çıkışı: Röle: 250V AC, 16A (rezistif yük için), NO+NC, 1/2hp 240V AC (endüktif yük için)
- Fan Röle Çıkışı: Röle: 250V AC, 16A (rezistif yük için), NO, 1/2hp 240V AC (endüktif yük için)
- Aydınlatma Röle Çıkışı: Röle: 250V AC, 16A (rezistif yük için), NO, 1/2hp 240V AC (endüktif yük için)
- Alarm Röle Çıkışı: Röle: 250V AC, 8A (rezistif yük için), NO+NC, 1/2hp 240V AC (endüktif yük için)
- Yardımcı(AUX) Röle Çıkışı: Röle: 250V AC, 8A (rezistif yük için), NO, 1/2hp 240V AC (endüktif yük için)
- Röle Ömrü: Kompresör: Yüksüz 10.000.000 anahtarlama; 277V AC, 20A rezistif yükte 100.000 anahtarlama
Defrost: Yüksüz 30.000.000 anahtarlama; 250V AC, 16A rezistif yükte 100.000 anahtarlama
Fan: Yüksüz 30.000.000 anahtarlama; 250V AC, 16A rezistif yükte 100.000 anahtarlama
Aydınlatma: Yüksüz 30.000.000 anahtarlama; 250V AC, 16A rezistif yükte 100.000 anahtarlama
Alarm: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Yardımcı Röle: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama - KONTROL
- Kontrol Biçimi: Set değerleri ve dijital girişler ile kompresör, defrost, fan, aydınlatma, alarm ve yardımcı çıkış kontrolü
- Kontrol Yöntemi: On-Off kontrol
- Histerisiz: 1...20.0 °C arasında ayarlanabilir
- KUTU
- Montaj Şekli: Duvara montaj
- Ebat: G150xY200xD75 mm
- Ağırlık: Yaklaşık 1kg (ambalajlı olarak)
- Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır
Açıklama
Sıcaklık kontrol panoları fanlı soğutma odalarının kontrolü için tasarlanmıştır
On-Off kontrol
Soğutma, defrost, fan, aydınlatma, alarm ve yardımcı (aux) kontrolü için altı röle çıkışı
Soğutma, defrost, opsiyonel gösterge için üç NTC prob girişi
Kapı kontrolü ve parametre ile ayarlanabilir iki dijital giriş
NTC prob girişleri için Offset ayarları yapılabilir
Kompresör koruma parametreleri girilebilir
Prob arızalarında kompresörün çalışması, durması veya periyodik çalışması ayarlanabilir
Seçilebilir akıllı defrost özelliği
Manuel hızlı soğutma yapılabilir
Zamana ve evaporatör sıcaklığına bağımlı veya manual defrost yapılabilir
Set değerinin alt ve üst sınırları ayarlanabilir
Defrost süresi ve aralığı ayarlanabilir
Set değerine bağımlı alt ve üst alarm sınırları ayarlanabilir
Sıcaklık °F veya °C olarak gösterilebilir
Cihaza enerji vermeden ENDAKEY ile parametre aktarabilme özelliği
RS-485 ModBus RTU protokolü ile haberleşme özelliği
EN standartlarına göre CE markalı
