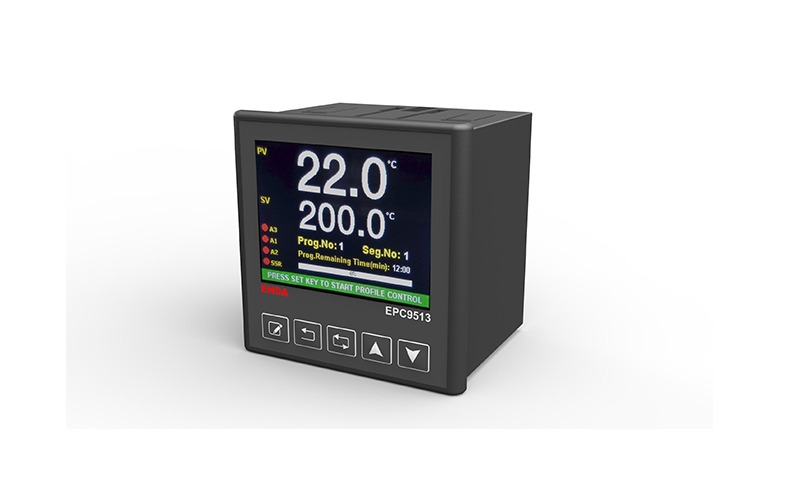

EPC9513
EPC9513
Özellikler
- ÇEVRESEL ÖZELLİKLER
- Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
- Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
- Koruma Sınıfı: EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik: En çok 2000m
- ELEKTRİKSEL ÖZELLİKLER
- Besleme Voltajı: 90-250V AC, 50/60Hz
- Güç Tüketimi: 7VA
- Bağlantı: Soketli klemens
- Skala: Pt-100 rezistans termometre -200.0...850.0 °C / -100.0...160.0 °C
Pt30Rh-Pt6Rh(B) termokupl 200.0...1800.0 °C
NiCr-Con (E) termokupl -100.0...900.0 °C
Fe-Con (J) termokupl -100.0...900.0 °C
NiCr-Ni (K) termokupl -100.0...1300.0 °C
Fe-Con (L) termokupl -100.0...900.0 °C
NiCrSi-NiSi (N) termokupl -200.0...1300.0 °C
Pt13Rh-Pt (R) termokupl 0.0...1700.0 °C
Pt10Rh-Pt (S) termokupl 0.0...1700.0 °C
Cu-Con (T) termokupl -250.0...300.0 °C
Cu-Con (U) termokupl -200.0...400.0 °C
NTC -60.0...150.0 °C
0/4 - 20mA, 0 - 150mV, 0/1 - 5V, 0 - 10V, 0 - 550ohm, 0 - 10kohm için:
-32768...32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir) - Dijital Giriş: 5V ila 30V'luk puls, Ri = 100kohm (profil kontrol işlemleri için kullanılır)
- Doğruluk: ±%0.1 veya ±2 °C (B tipi termokupl için)
±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için)
±%0.1 veya ±1.5 °C (L tipi termokupl için)
±%0.1 veya ±1 °C (R, S tipi termokupl için)
±%0.1 veya ±1 hane (0/4 - 20mA, 0/1 - 5V, 0 - 10V için)
±%0.1 veya ±20μV (0 - 150mV için)
±%0.2 veya ±0.1ohm (0 - 550ohm için)
±%0.5 veya ±10ohm (0 - 10kohm için) - Giriş Direnci: Termokupl, Pt-100, NTC, mV, V, ohm için Ri > 100kohm
mA için Ri = 50ohm - ÇIKIŞLAR
- Control/Alarm 3 Çıkışı: Röle: 250V AC, 2A (rezistif yük için), NO+NC
- Alarm 1 Çıkışı: Röle: 250V AC, 2A ( rezistif yük için), NO+NC
- Alarm 2 Çıkışı: Röle: 250V AC, 2A ( rezistif yük için), NO
- SSR Çıkışı: 0 - 12V DC en çok 40mA, kısa devre koruması vardır
- mA Çıkışı: 0 - 20mA veya 4 - 20mA yük direnci en çok 750ohm
- V Çıkışı: 0 - 10V DC, en çok 30mA , kısa devre koruması vardır
- Röle Ömrü: Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
- KUTU
- Montaj Şekli: Sıkıştırılarak panoya yerleştirilir
- Ebat: G96xY96xD81 mm
- Ağırlık: Yaklaşık 400g (ambalajlı olarak)
- Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır
Açıklama
3,5 inç TFT grafik gösterge ile 5 haneli gösterebilme
Seçilebilir TC, RTD, NTC, R, mA, V veya mV girişleri
Giriş için offset özelliği
Analog girişler için 32 noktada lineerizasyon
Seçilebilir röle, SSR veya analog çıkışlar
Seçilebilir, giriş ile orantılı transfer çıkışı (mA veya V)
50ms örnekleme zamanı
PID kontrol yapabilme
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
PID parametrelerinin otomatik ayarlanması (AUTO TUNE)
Soft-Start özelliği
24V DC sensör beslemesi
8 adım ve 16 programlı Profil kontrol yapabilme
Seçilebilir tek nokta kontrolü (Single Setpoint Modu)
Profil kontrol için dijital girişler
Tuş takımı için güvenlik seviyeleri
Tuş takımı ve ModBus ile programlama
RS-485 ModBus protokolüyle haberleşme
EN standartlarına göre CE markalı
