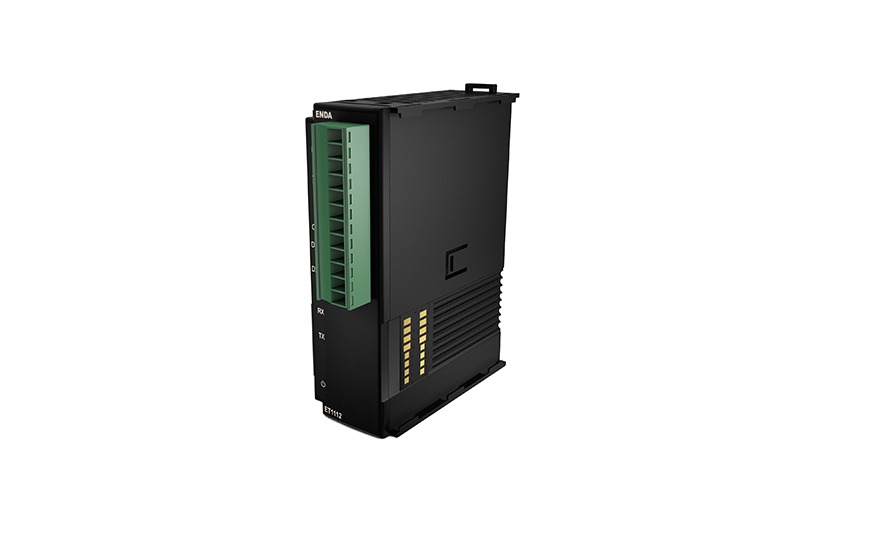

ET1112

Özellikler

  • ÇEVRESEL ÖZELLİKLER
  • Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
  • Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
  • Koruma Sınıfı: EN 60529 standardına göre IP20
  • Yükseklik: En çok 2000m
  • ELEKTRİKSEL ÖZELLİKLER
  • Besleme Voltajı: 24V DC %20
  • Güç Tüketimi: En çok 5VA
  • Bağlantı: Soketli klemens
  • Skala: Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
    J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
    K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
    L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
    T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
    S (Pt10Rh-Pt) termokupl -40...1700 °C
    R (Pt13Rh-Pt) termokupl -40...1700 °C
    0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -10000...10000 (max skala aralığı 10000)
  • Doğruluk: Pt-100 rezistans termometre, 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi için ±%0.2 (tam skalanın) ±1 hane
    Termokupl için ±%0.5 (tam skalanın) ±1 hane
  • Hat Direnci: Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm
  • ÇIKIŞLAR
  • C/A2 Çıkışı: Röle: 250V AC, 2A (rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir
  • A1 Çıkışı: Röle: 250V AC, 2A ( rezistif yük için), NO/NC seçilebilir (A1 çıkışı)
  • ANL/SSR Çıkışı: 0-20mA, 4-20mA, 0-10V, 2-10V analog ve SSR olarak seçilebilir

  • mA çıkış ve SSR modunda max yük direnci 600ohm, V çıkışta kaynak direnci 500ohm
  • Röle Ömrü: Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
  • KONTROL
  • Kontrol Biçimi​​​​​​​: Tek set-değer ve alarm kontrolü
  • Kontrol Yöntemi: On-Off, P, PI, PD, PID
  • A/D Dönüştürücü: 14 bit
  • Örnekleme Zamanı: 100ms
  • Oransal Band: %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
  • Kontrol Periyodu: 1 ile 125 saniye arasında ayarlanabilir
  • Histerisiz: 1 ile 50 °C/F arasında ayarlanabilir
  • Çıkış Gücü: Set değerindeki oran %0 ile %100 arasında ayarlanabilir
  • KUTU
  • Montaj Şekli​​​​​​​: Raya monte edilebilir kutu
  • Ebat: G29xY90xD64 mm
  • Ağırlık: Yaklaşık 200g (ambalajlı olarak)
  • Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır​​​​​​​

Açıklama

Raya monte edilebilir kutu

Seçilebilir çift set değeri girebilme

Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi

Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi

Programlanabilir D1 ve D2 dijital kontak girişi

PID parametrelerinin otomatik hesaplanması (SELF TUNE)

Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)

C/A2 veya ANL/SSR çıkışlarını manual kontrol edebilme imkanı

Soft-Start özelliği

RS-485 ModBus protokolüyle haberleşme

Seçilebilir analog, SSR yada röle kontrol çıkışı

0-20mA, 4-20mA, 0-10V ve 2-10V seçilebilir analog kontrol çıkışı

İkinci Alarm veya kontrol çıkışı olarak programlanabilen C/A2 röle çıkışı

Birinci Alarm veya PID soğutma kontrol çıkışı olarak programlanabilen A1 röle çıkışı

Seçilebilir Isıtma/Soğutma kontrolü

Giriş için Offset özelliği

Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma

ModBus ile programlama

7 adet slave bağlanabilme özelliği

16 adıma kadar profil kontrolü yapabilme

Profil adımlarında isteğe bağlı kontak çıkışı alabilme

Profil kontrol modunda timer ve termostat özelliğini kullanabilme

RS-485 aracılığı ile yazılım güncelleme özelliği

EN standartlarına göre CE markalı
