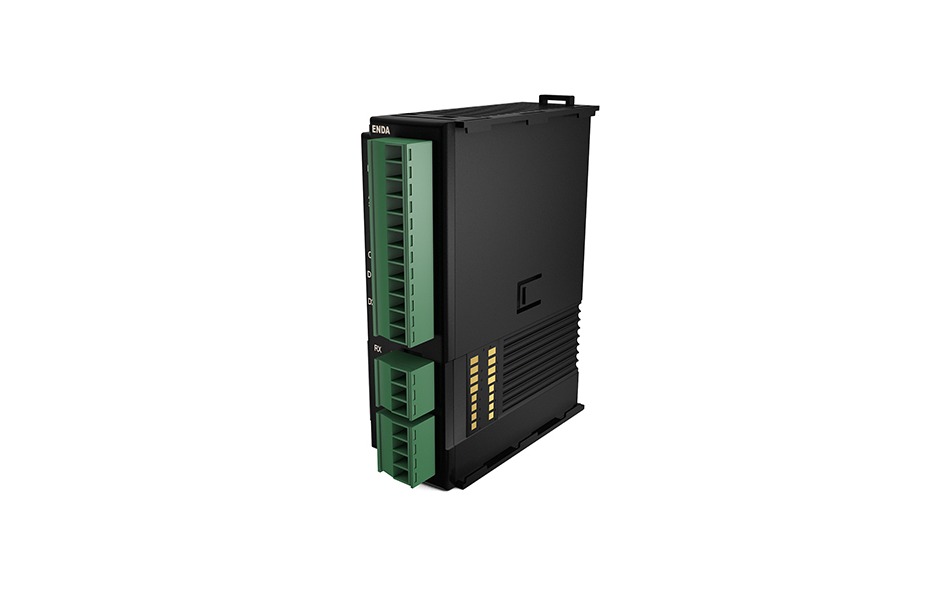

ET1122
ET1122
Özellikler
- ÇEVRESEL ÖZELLİKLER
- Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
- Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
- Koruma Sınıfı: EN 60529 standardına göre IP20
- Yükseklik: En çok 2000m
- ELEKTRİKSEL ÖZELLİKLER
- Besleme Voltajı: 24V DC %20
- Güç Tüketimi: En çok 5VA
- Bağlantı: Soketli klemens
- Skala: Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -10000...10000 (max skala aralığı 10000) - Doğruluk: Pt-100 rezistans termometre, 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi için ±%0,2 (tam skalanın) ±1 hane
Termokupl için ±%0,5 (tam skalanın) ±1 hane - Hat Direnci: Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm
- ÇIKIŞLAR
- C/A2 Çıkışı: Röle: 250V AC, 2A (rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir
- A1 Çıkışı: Röle: 250V AC, 2A ( rezistif yük için), NO/NC seçilebilir (A1 çıkışı)
- ANL/SSR Çıkışı: 0-20mA, 4-20mA, 0-10V, 2-10V analog ve SSR olarak seçilebilir
mA çıkış ve SSR modunda max yük direnci 600ohm, V çıkışta kaynak direnci 500ohm - Röle Ömrü: Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
- KONTROL
- Kontrol Biçimi: Tek set-değer ve alarm kontrolü
- Kontrol Yöntemi: On-Off, P, PI, PD, PID
- A/D Dönüştürücü: 14 bit
- Örnekleme Zamanı: 100ms
- Oransal Band: %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
- Kontrol Periyodu: 1 ile 125 saniye arasında ayarlanabilir
- Histerisiz: 1 ile 50 °C/F arasında ayarlanabilir
- Çıkış Gücü: Set değerindeki oran %0 ile %100 arasında ayarlanabilir
- KUTU
- Montaj Şekli: Raya monte edilebilir kutu
- Ebat: G29xY90xD64 mm
- Ağırlık: Yaklaşık 200g (ambalajlı olarak)
- Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır
Açıklama
Raya monte edilebilir kutu
Seçilebilir çift set değeri girebilme
Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi
Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi
Programlanabilir D1 ve D2 dijital kontak girişi
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)
C/A2 veya ANL/SSR çıkışlarını manual kontrol edebilme imkanı
Soft-Start özelliği
RS-485 ModBus protokolüyle haberleşme
Seçilebilir analog, SSR yada röle kontrol çıkışı
0-20mA, 4-20mA, 0-10V ve 2-10V seçilebilir analog kontrol çıkışı
İkinci Alarm veya kontrol çıkışı olarak programlanabilen C/A2 röle çıkışı
Birinci Alarm veya PID soğutma kontrol çıkışı olarak programlanabilen A1 röle çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
ModBus ile programlama
7 adet slave bağlanabilme özelliği
16 adıma kadar profil kontrolü yapabilme
Profil adımlarında isteğe bağlı kontak çıkışı alabilme
Profil kontrol modunda timer ve termostat özelliğini kullanabilme
RS-485 aracılığı ile yazılım güncelleme özelliği
EN standartlarına göre CE markalı
