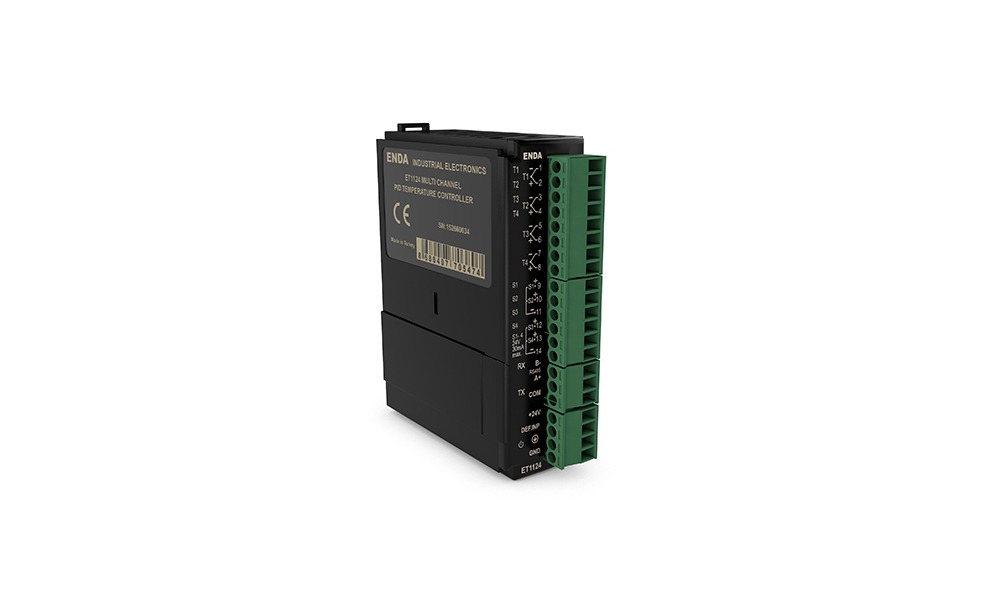

ET1124
ET1124
Özellikler
- ÇEVRESEL ÖZELLİKLER
- Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
- Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
- Koruma Sınıfı: EN 60529 standardına göre IP20
- Yükseklik: En çok 2000m
- ELEKTİKSEL ÖZELLİKLER
- Besleme Voltajı: 24V DC ±%20
- Güç Tüketimi: En çok 5VA
- Bağlantı: Soketli klemens
- Skala: Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C - Doğruluk: Pt-100 (rezistans termometre): ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane - Hat Direnci: Termokupl için en çok 100ohm. Pt-100 için en çok 1ohm
- ÇIKIŞLAR
- S1...S4 SSR Kontrol Çıkışı: Dört kanal, 24 VDC ±%20 maxsimum 30mA kısa devre korumalı SSR kontrol çıkışı
- KONTROL
- Kontrol Biçimi: Dört bölge için farklı set-değer kontrolü
- Kontrol Yöntemi: On-Off, P, PI, PD, PID
- A/D Dönüştürücü: 14 bit
- Örnekleme Zamanı: 200ms
- Oransal Band: %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
- Kontrol Periyodu: 1 ile 125 saniye arasında ayarlanabilir
- Histerisiz: 1 ile 50 °C/F arasında ayarlanabilir
- Çıkış Gücü: Set değerindeki oran %0 ile %100 arasında ayarlanabilir
- KUTU
- Montaj Şekli: Raya monte edilebilir kutu
- Ebat: G29xY90xD64 mm
- Ağırlık: Yaklaşık 200g (ambalajlı olarak)
- Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır
Açıklama
Raya monte edilebilir kutu
Seçilebilir çift set değeri girebilme
Siparişte seçilebilen termokupl (J, K, L, T, S, R) veya iki telli PT100 sensör tipi
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)
Dört adet SSR sıcaklık kontrol çıkışı
SSR çıkışlarını manual kontrol edebilme imkanı
Soft-Start özelliği
RS-485 ModBus protokolüyle haberleşme
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
ModBus ile programlama
RS-485 aracılığı ile yazılım güncelleme özelliği
EN standartlarına göre CE markalı
