EUC742
EUC742
Özellikler
- ÇEVRESEL ÖZELLİKLER
- Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
- Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
- Koruma Sınıfı: EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik: En çok 2000m
- ELEKTRİKSEL ÖZELLİKLER
- Besleme Voltajı: 90-250V AC 50/60Hz veya 9-30V DC / 7-24 VAC 50/60Hz
- Güç Tüketimi: 7VA
- Bağlantı: Soketli klemens
- Skala: Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-Const) termokupl -30.0....600.0 °C / -30....600°C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300°C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600°C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400°C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999...9999 (max skala aralığı 10000) - Doğruluk: Pt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi için ±%0.2 (tam skalanın) ±1 hane
Termokupl için ±%0.5 (tam skalanın) ±1 hane - Hat Direnci: En çok 100ohm
- ÇIKIŞLAR
- Kontrol Biçimi: Tek set-değer ve alarm kontrolü
- Kontrol Yöntemi: On-Off, P, PI, PD, PID
- A/D Dönüştürücü: 14 bit
- Örnekleme Zamanı: 100ms
- Oransal Band: %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir.
- Kontrol Periyodu: 1 ile 125 saniye arasında ayarlanabilir
- Histerisiz: 1 ile 50 °C/F arasında ayarlanabilir
- Çıkış Gücü: Set değerindeki oran %0 ile %100 arasında ayarlanabilir
- KUTU
- Montaj Şekli: Sıkıştırılarak panoya yerleştirilir
- Ebat: G72xY72xD97 mm
- Ağırlık: Yaklaşık 400g (ambalajlı olarak)
- Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır
Açıklama

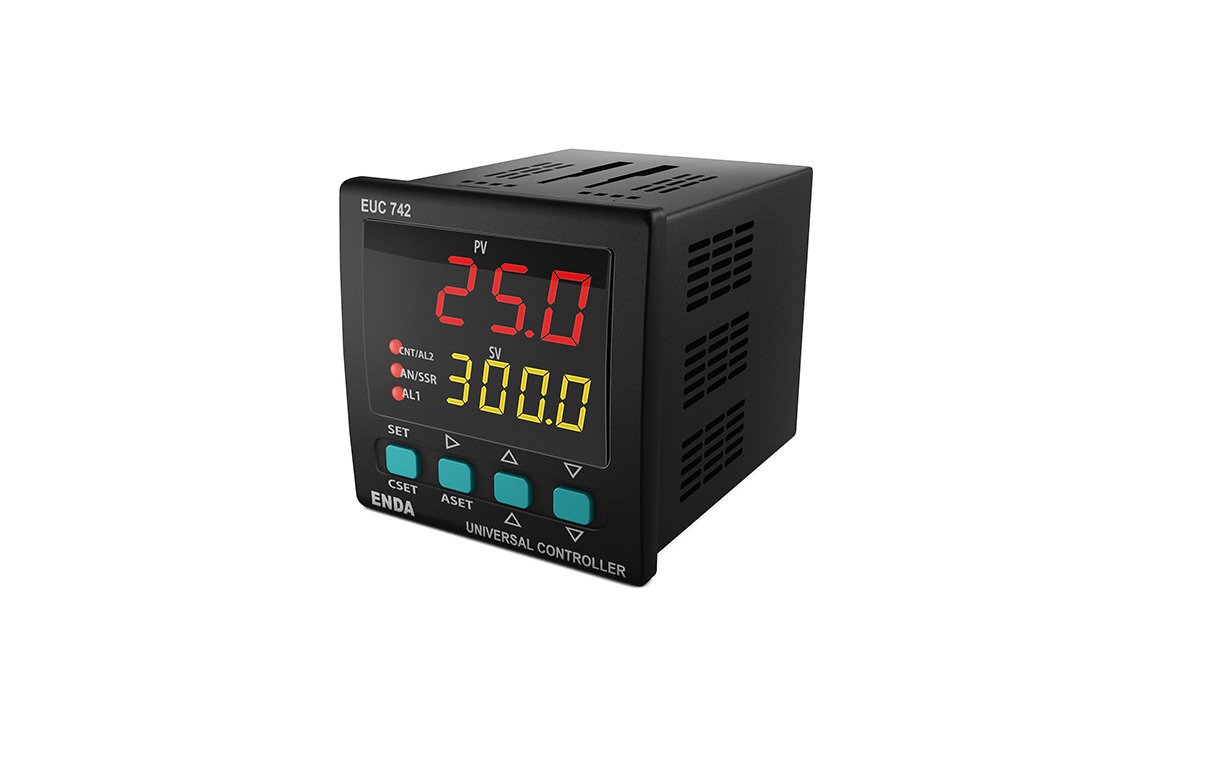

EUC742, PID konrol formlu, dijital üniversal kontrol cihazıdır. Tuş takımından seçilebilir Pt100, termokupl, 0-20mA ve 4-20mA üniversal girişleri ile tüm çalışmalarınıza cevap verir. Self tune özelliği ile en iyi PID parametreleri otomatik olarak ayarlanır. Çift display ekranı sayesinde set ve proses değerleri aynı anda izlenebilir. Seçilebilir 0-20mA, 4-20mA, SSR ya da röle çıkışı bulunan cihazda RS485 opsiyonel modülü sayesinde ModBus RTU protokolü ile veri aktarılabilir ve kontrol edilebilir. Güvenlik parametreleri ile programlanan cihaza dışarıdan müdahale edilemez. Ergonomik tuş takımı ile gerekli set ayarları kolaylıkla yapılabilir.
