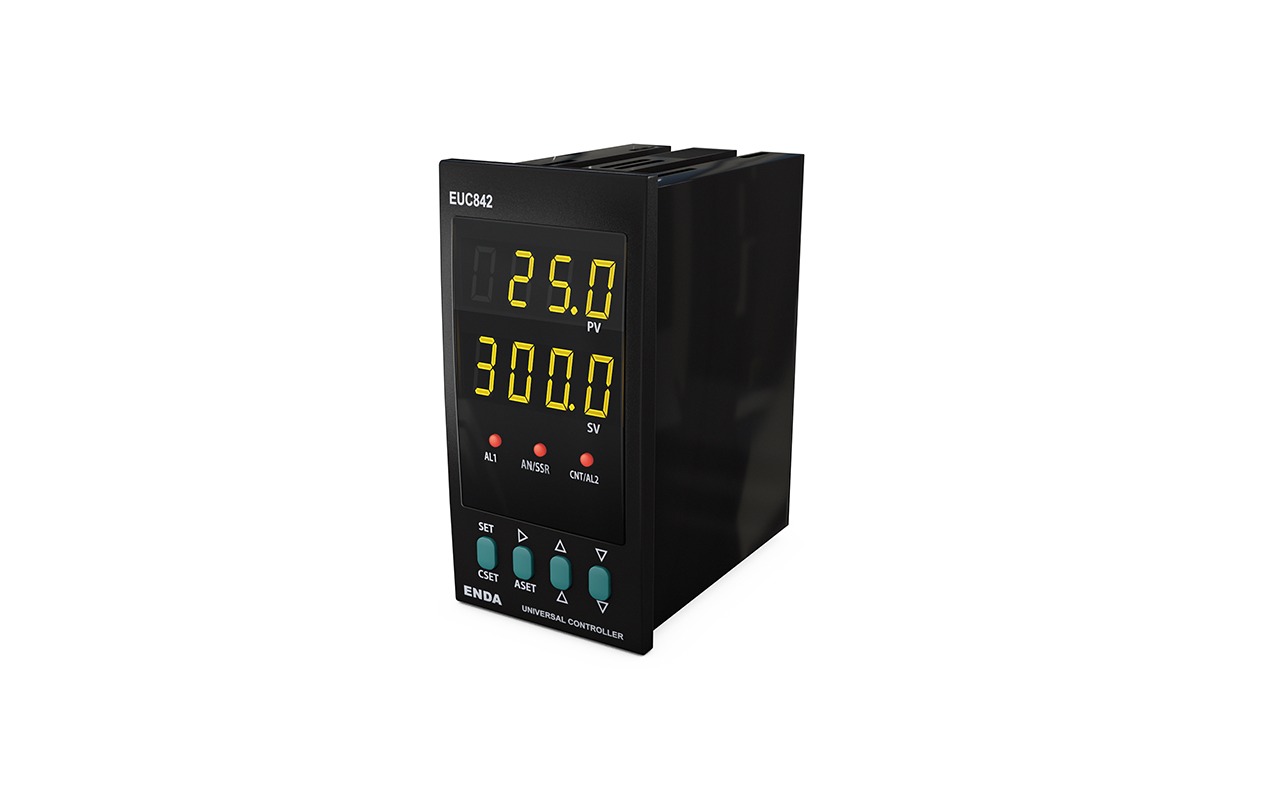

EUC842
EUC842
Özellikler
- GÖSTERGE VE TUŞ TAKIMI
- Sıcaklık Göstergesi (PV): 4 hane 12.5 mm, 7 parçalı kırmızı LED
- Set Değeri Göstergesi (SV): 4 hane 12.5 mm, 7 parçalı sarı LED
- Kontrol/Alarm 2: 1 adet kırmızı çıkış LEDi
- Alarm 1: 1 adet kırmızı çıkış LEDi
- SSR: 1 adet kırmızı çıkış LEDi
- Tuş Takımı: Mikro siviç
- KUTU
- Montaj Şekli: Sıkıştırılarak panoya yerleştirilir
- Ebat: G48xY96xD87mm
- Ağırlık: Yaklaşık 400 gram (ambalajlı olarak)
- ELEKTRİKSEL ÖZELLİKLER
- Besleme Voltajı: 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül - Güç Tüketimi: 5VA
- Bağlantı: 2.5 mm²lik soketli klemens
- Giriş: Seçilebilir çoklu termokupl, pt-100, 4-20mA ve 0-20mA
- Skala: Fe-Const (J) termokupl için 0...600 °C
NiCr-Ni (K) termokupl için 0...1200 °C
Cu-Conts (T) termokupl için 0...400 °C
Pt10Rh-Pt (S) termokupl için 0...1600 °C
Pt13Th-Pt (R) termokupl için -200...600 °C
Pt-100 rezistans termometre için -200...600 °C
Pt-100 rezistans termometre için -99.9...300.0 °C
0-20mA ve 4...20mA için -999...4000 - Doğruluk: %0.2 (tam skalanın) ±1 hane
- Çalışma Sıcaklığı °C: 0...50 °C
- Bilgi Koruma: EEPROM (minimum 10 yıl)
- ÇIKIŞLAR
- Kontrol Çıkışı: 0-20mA, 4-20mA ya da lojik çıkış (seçilebilir)
- Kontrol/Alarm 2 Çıkışı: 1 röle: 250Vac, 2A (rezistif yük için), NO+NC
- Alarm 1 Çıkışı: 1 röle: 250Vac, 2A (rezistif yük için), NO/NC (seçilebilir)
- KONTROL
- Kontrol Formu: On-Off, P, PI, PD, PID (seçilebilir)
- Örnekleme Zamanı: 500ms
- Oransal Band: %0 ile %100 arasında ayarlanabilir
- İntegral Zamanı: 0.00 ile 25.00 dak. arasında ayarlanabilir
- Türev Zamanı: 0.00 ile 25.00 dak. arasında ayarlanabilir
- Kontrol Periyodu: 1s ile 250s arasında ayarlanabilir
- Histerisiz: 1 ile 50 °C/°F arasında ayarlanabilir
- Çıkış Gücü: Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Açıklama
EUC842, PID konrol formlu, dijital üniversal kontrol cihazıdır. Tuş takımından seçilebilir Pt100, termokupl, 0-20mA ve 4-20mA üniversal girişleri ile tüm çalışmalarınıza cevap verir. Self tune özelliği ile en iyi PID parametreleri otomatik olarak ayarlanır. Çift display ekranı sayesinde set ve proses değerleri aynı anda izlenebilir. Seçilebilir 0-20mA, 4-20mA, SSR ya da röle çıkışı bulunan cihazda RS485 opsiyonel modülü sayesinde ModBus RTU protokolü ile veri aktarılabilir ve kontrol edilebilir. Güvenlik parametreleri ile programlanan cihaza dışarıdan müdahale edilemez. Ergonomik tuş takımı ile gerekli set ayarları kolaylıkla yapılabilir.
