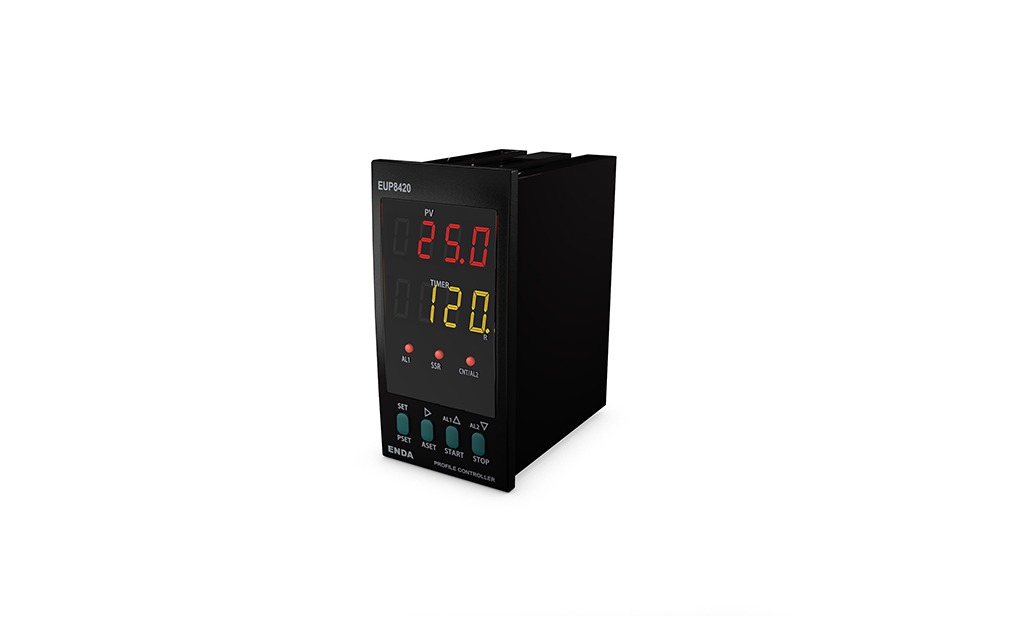

EUP8420
EUP8420
Özellikler
- ÇEVRESEL ÖZELLİKLER
- Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
- Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
- Koruma Sınıfı: EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik: En çok 2000m
- ELEKTRİKSEL ÖZELLİKLER
- Besleme Voltajı: 90-250V AC 50/60Hz veya 9-30V DC / 7-24V AC 50/60Hz
- Güç Tüketimi: 5VA
- Bağlantı: Soketli klemens
- Skala: Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-Const) termokupl -30.0....600.0 °C / -30....600°C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300°C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600°C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400°C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999...9999 (max skala aralığı 10000) - Doğruluk: Pt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi: ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane - Hat Direnci: Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm
- ÇIKIŞLAR
- C/A2 çıkışı: Röle: 250V AC, 2A (rezistif yük için), NO+NC (Kontrol veya Alarm2 çıkışı olarak seçilebilir)
- A1 çıkışı: Röle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
- ANL/SSR çıkışı: 0-20mA, 4-20mA, 24V 20mA maksimum SSR çıkışı. Max. yük direnci 600 ohm (12 bit %0.2 doğruluk)
- Röle Ömrü: Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
- KONTROL
- Kontrol Biçimi: Tek set-değer ve alarm kontrolü
- Kontrol Yöntemi: On-Off, P, PI, PD, PID
- A/D Dönüştürücü: 14 bit
- Örnekleme Zamanı: 100ms
- Oransal Band: %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir.
- Kontrol Periyodu: 1 ile 125 saniye arasında ayarlanabilir
- Histerisiz: 1 ile 50 °C/F arasında ayarlanabilir
- Çıkış Gücü: Set değerindeki oran %0 ile %100 arasında ayarlanabilir
- KUTU
- Montaj Şekli: Sıkıştırılarak panoya yerleştirilir
- Ebat: G48xY96xD87 mm
- Ağırlık: Yaklaşık 400g (ambalajlı olarak)
- Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır
Açıklama
Seçilebilir çift set değeri girebilme
Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi
Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi
16 adıma kadar profil kontrolü yapabilme
Her adımda AL1 ve AL2 çıkışları programlayabilme
Elektrik kesintilerinde kaldığı yerden devam edebilme özelliği
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Üç farklı özellik atanabilen dijital giriş
Üç farklı özellik atanabilen F fonksiyon tuşu
Soft-Start özelliği
Seçilebilir Analog, SSR yada röle kontrol çıkışı
Seçilebilir 0-20mA ve 4-20mA analog kontrol çıkışı
İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyodik çalışma
RS-485 ModBus protokolüyle haberleşme
EN standartlarına göre CE markalı
