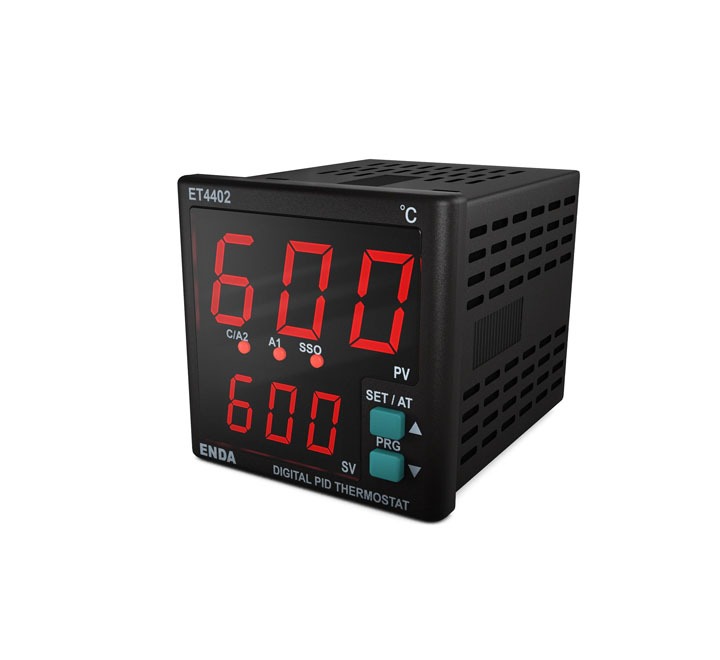

ET4402-230
ET4402-230
Özellikler
-
14.2 mm büyüklüğünde görünür Led gösterge
-
Seçilebilir termokupl tipleri
-
PID Parametrelerinin otomatik hesaplanması (SELF TUNE)
-
Soft-Start özelliği
-
Seçilebilir SSR kontrol çıkışı
-
İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 role çıkışı
-
Birinci Alarm çıkışı olarak kullanılabilen A1 röle çıkışı
-
Giriş için Offset özelliği
-
Prob arızası durumunda röle konumlarını seçebilme periyodik çalışma
-
EN standartlarına göre CE markalı
Açıklama
Çevresel Özellikler
Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
Bağıl Nem : 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı : EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik : En çok 2000m
Elektriksel Özellikler
Besleme Voltajı : 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
Güç Tüketimi : 5VA
Bağlantı : Soketli klemens
Skala : Fe-Const (J) termokupl için -30...600 °C
NiCr-Ni (K) termokupl için -30...999 °C
Fe-CuNi(L) termokupl için -30...600 °C
Doğruluk : ±%0,5 (tam skalanın) ±1 hane
Hat Direnci : En çok 100ohm
Çıkışlar
C/A2 çıkışı Röle: 250V AC, 5A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilir
A1 çıkışı Röle : 250V AC, 5A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
SSR çıkışı : 12V, 20mA
Röle Ömrü : Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Kontrol
Kontrol Biçimi: Tek set-değer ve alarm kontrolü
Kontrol Yöntemi : On-Off, P, PI, PD, PID (seçilebilir)
A/D Dönüştürücü : 12 bit
Örnekleme Zamanı : 100ms
Oransal Band : %0.0 ile %99.9 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu : 1 ile 125 saniye arasında ayarlanabilir
Histerisiz : 1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü : Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj Şekli : Sıkıştırılarak panoya yerleştririlr
Ebat : G48xY48xD53 mm
Ağırlık : Yaklaşık 230g (ambalajlı olarak)
Kutu Malzemeleri : Kendi kendine sönen plastikler kullanılmıştır
