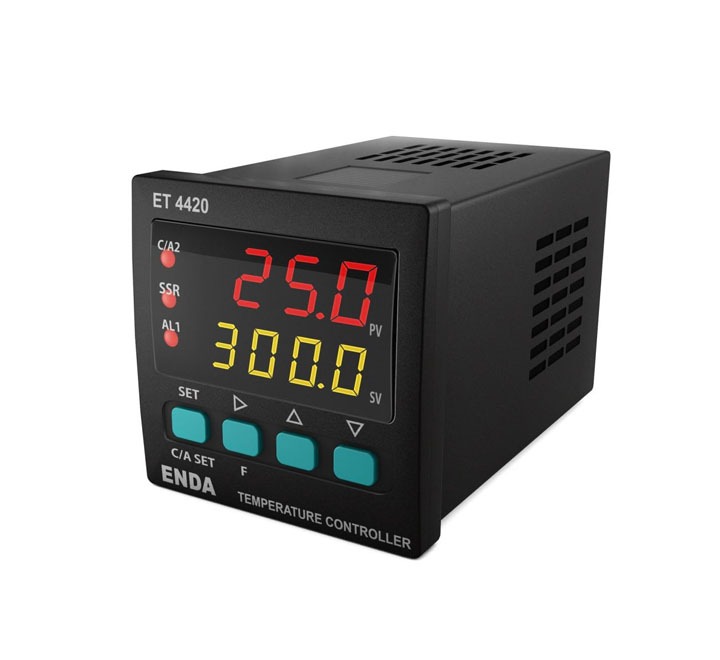

ET4420-24VAC
ET4420-24VAC
Özellikler
-
Seçilebilir çift set değeri girebilme
-
Seçilebilir sensör tipleri (Pt-100, J, K, L, T, S, R)
-
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
-
Üç farklı özellik atanabilen dijital giriş
-
Üç farklı özellik atanabilen F fonksiyon tuşu
-
Soft-Start özelliği
-
Seçilebilir SSR kontrol çıkışı
-
İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
-
Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 role çıkışı
-
Seçilebilir Isıtma/Soğutma kontrolü
-
Giriş için Offset özelliği
-
Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyoduk çalışma
-
RS-485 ModBus protokolüyle haberleşme
-
EN standartlarına göre CE markalı
Açıklama
Çevresel Özellikler
Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
Bağıl Nem : 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı : EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik : En çok 2000m
Elektriksel Özellikler
Besleme Voltajı : 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
Güç Tüketimi : 5VA
Bağlantı : Soketli klemens
Skala : Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
Fe-Const (J) termokupl -30...600 °C / -30.0...600.0 °C
NiCr-Ni (K) termokupl -30...1300 °C / -30.0...-999.9 °C
Fe-CuNi (L) termokupl -30...600 °C / -30.0...-600.0 °C
Cu-CuNi (T) termokupl -30...400 °C / -30.0...-400.0 °C
Pt10Rh-Pt (S) termokupl -40...1700 °C
Pt13Rh-Pt(R) termokupl -40...1700 °C
Doğruluk : ±%0.5 (tam skalanın) ±1 hane (termokupl için), ±%0.2 (tam skalanın) ±1 hane (Pt-100 rezistans termometre için)
Hat Direnci : En çok 100ohm
Çıkışlar
C/A2 Çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilir
A1 Çıkışı Röle: 250V AC, 8A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
SSR Çıkışı: 24V, 20mA
Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
Kontrol
Kontrol Biçimi : Tek set-değer ve alarm kontrolü
Kontrol Yöntemi : On-Off, P, PI, PD, PID (seçilebilir)
A/D Dönüştürücü : 12 bit
Örnekleme Zamanı : 100ms
Oransal Band : %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu : 1 ile 250 saniye arasında ayarlanabilir
Histerisiz : 1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü : Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj Şekli : Sıkıştırılarak panoya yerleştririlr
Ebat : G48xY48xD87 mm
Ağırlık : Yaklaşık 250g (ambalajlı olarak)
Kutu Malzemeleri : Kendi kendine sönen plastikler kullanılmıştır
