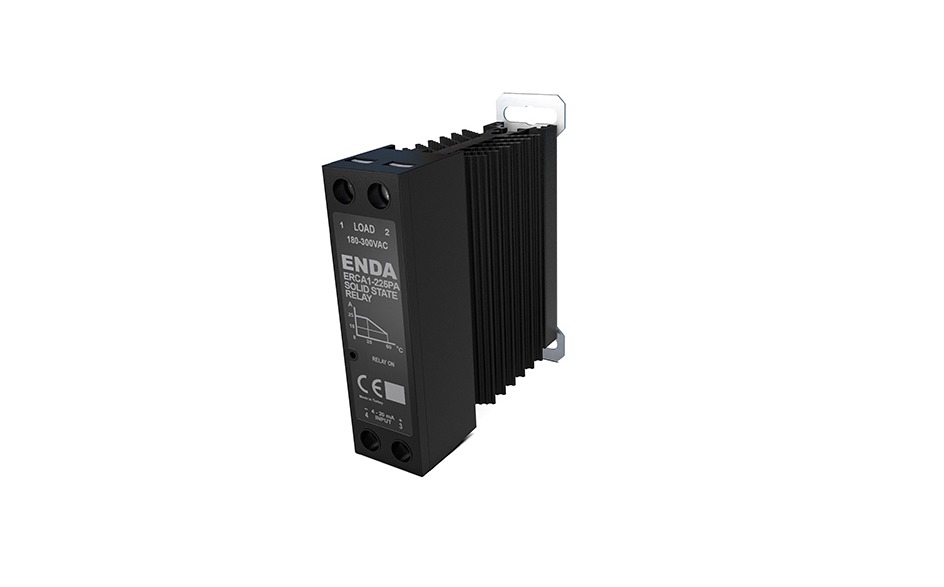

ERCA1

ERCA1

Özellikler

ÇEVRESEL ÖZELLİKLER
Ortam/Depolama Sıcaklığı: -25...60 ºC / -30...100 ºC
Bağıl Nem: 40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı: EN 60529 standardına göre IP20
Yükseklik: En çok 1000m
ELEKTRİKSEL ÖZELLİKLER
Giriş Sinyali: 4-20 mA
İletim Sinyali: >4.1 mA
Kesme Sinyali: <4.1 mA
Tepki Süresi: 15ms
LED Gösterge: Giriş sinyali ile orantılı olarak yanar
Dinamik Giriş Empedansı: >550ohm
Koruma: Giriş sinyalinin ters bağlanmasına karşı koruma vardır
Yük Akımı (Arms): ERCA1-225PA: 25
ERCA1-240PA: 40
ERCA1-425PA: 25
ERCA1-440PA: 40
ERCA1-550PA-F: 50
ERCA1-570PA-F: 70
Yük Gerilimi (Vrms): ERCA1-225PA ve ERCA1-240PA: 180-320
ERCA1-425PA ve ERCA1-440PA: 180-480
ERCA1-550PA-F ve ERCA1-570PA-F: 180-500
Frekans (Hz): 50-60
KUTU
Montaj Şekli: TH35 tipi raya monte edilir
Ebat: ERCA1-225PA ve ERCA1-425PA için G24xY84xD97 mm
ERCA1-240PA ve ERCA1-440PA için G30xY84xD115 mm
ERCA1-550PA-F ve ERCA1-570PA-F için G46xY100xD124 mm
Ağırlık: ERCA1-225PA ve ERCA1-425PA: 203g (ambalajlı olarak)
ERCA1-240PA ve ERCA1-440PA: 280g (ambalajlı olarak)
ERCA1-550PA-F ve ERCA1-570PA-F: 450g (ambalajlı olarak)
Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır

Açıklama

25-40-50-70A AC yük akımı

320V AC, 480V AC veya 500V AC yük gerilimi

4-20 mA giriş sinyali

Giriş sinyali için LED gösterge

AC gerilimi faz açısı ile kontrol edebilme

Pik gerilimler için varistörlü koruma

EN standartlarına göre CE markalı
