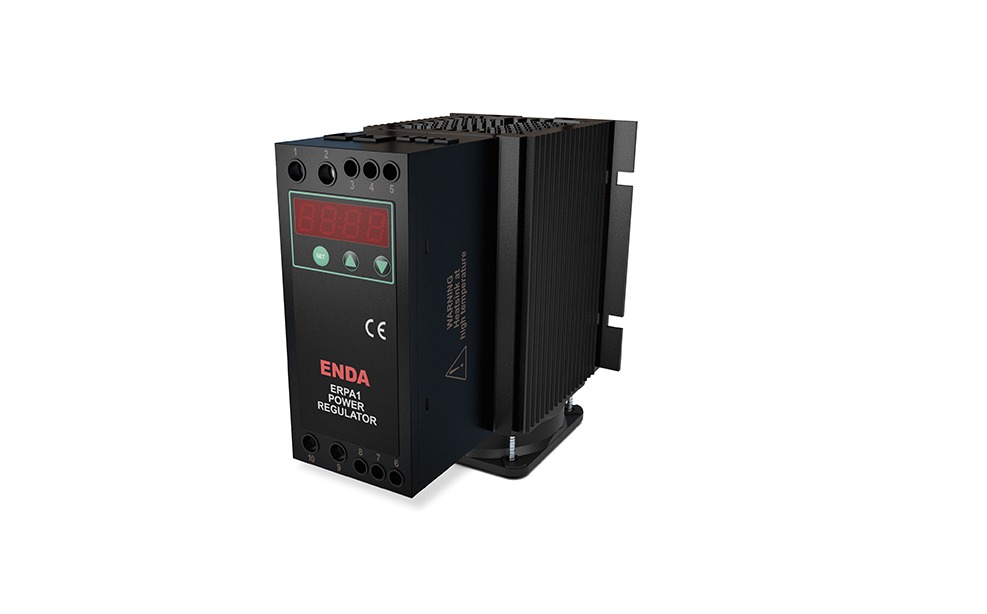

ERPA1

ERPA1

Özellikler

ÇEVRESEL ÖZELLİKLER
Ortam/Depolama Sıcaklığı: -25...60 ºC / -30...100 ºC
Bağıl Nem: 40 ºC'ye kadar %50, sıcaklık azaldığında artarak 20 ºC'de %90 nemde çalışır
Koruma Sınıfı: EN 60529 standardına göre IP20
Yükseklik: En çok 1000m
ELEKTRİKSEL ÖZELLİKLER
Besleme: 90-250V AC, 50/60Hz
Giriş Sinyali: 0/4-20mA, 0/1-5V DC, 0/2-10V DC veya 1kohm ila 10kohm potansiyometre
İletim Sinyali: >0.2mA (mA giriş için), >0.08V (V giriş için)
Kesme Sinyali: <0.18mA (mA giriş için),<0.075V (V giriş için)
Tepki Süresi: 15ms
Giriş Empedansı: <100ohm (mA giriş için), >10kohm (V giriş için)
Koruma: Giriş sinyalinin ters bağlanmasına karşı koruma vardır
ÇIKIŞLAR
Yük Akımı (Arms): ERPA1-240-F: 40
ERPA1-440-F: 40
ERPA1-550-F: 50
ERPA1-570-F: 70
Yük Gerilimi (Vrms): ERPA1-240-F: 180-280
ERPA1-440-F: 180-480
ERPA1-550-F ve ERPA1-570-F: 180-500
Frekans (Hz): 50-60
Güç Faktörü (CosØ): >0.75
Alarm Çıkışı: 250V AC, 3A NO veya NC olarak program ile seçilebilir
KUTU
Montaj Şekli: TH35 tipi raya monte edilebilir
Ebat: ERPA1-x40-F ve ERPA1-550-F: G46xY110xD117 mm
ERPA1-570-F: G79xY120xD132 mm
Ağırlık: ERPA1-x40-F ve ERPA1-550-F: 450g (ambalajlı olarak)
ERPA1-570-F: 550g (ambalajlı olarak)
Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır

Açıklama

40-50-70A AC yük akımı

280V AC, 480V AC veya 500V AC yük gerilimi

0/4-20mA, 0/1-5V DC, 0/2-10V DC veya 1kohm ila 10kohm potansiyometre girişi

4 hane LED gösterge

Faz açısı veya sıfır geçiş ile kontrol

Soft Start veya Kick Start ile yol verme

Aşırı ısınma için alarm çıkışı

Pik gerilimler için varistörlü koruma

RS-485 ModBus protokolü ile haberleşme

EN standartlarına göre CE markalı
