ET1121
ET1121
Özellikler
- KUTU
- Kutu şekli: Raya montaj, pano içi kutu
- Ebat: G25,5xY91xD65 mm
- Ağırlık: Yaklaşık 200 gram (ambalajlı olarak)
- ELEKTRİKSEL ÖZELLİKLER
- Besleme Voltajı: 24Vdc ±%10, 50/60Hz
- Güç Tüketimi: 5VA
- Bağlantı: 1.5 mm²lik soketli klemens
- Giriş: Seçilebilir çoklu termokupl, pt-100, 4-20mA ve 0-20mA
- Skala: Fe-Const (J) termokupl için
0...600 °C
NiCr-Ni (K) termokupl için 0...1200 °C
Cu-Conts (T) termokupl için 0...400 °C
Pt10Rh-Pt (S) termokupl için 0...1600 °C
Pt13Th-Pt (R) termokupl için -200...600 °C
Pt-100 rezistans termometre için -200...600 °C
Pt-100 rezistans termometre için -99.9...300.0 °C
0-20mA ve 4...20mA için -999...4000 - Doğruluk: ±%0.2 (tam skalanın) ±1 hane
- Çalışma Sıcaklığı °C: 0...50 °C
- Bilgi Koruma: EEPROM (minimum 10 yıl)
- ÇIKIŞLAR
- CONT./A2 Çıkışı: 1 röle: 250Vac, 2A(rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir
- A1 Çıkışı: 1 röle: 250Vac, 2A (rezistif yük için), NO veya NC seçilebilir
- ANL/SSR Çıkışı: 0-20mA, 4-20mA analog çıkış ve lojik kontrol çıkışı olarak seçilebilir.
- Röle Ömrü: Yüksüz 30.000.000 anahtarlama; 250V ac, 2A rezistif yükte 300.000 anahtarlama
- KONTROL
- Kontrol Formu: On-Off, P, PI, PD, PID (seçilebilir)
- Kontrol Biçimi: Tek set değer ve alarm kontrolü
- Örnekleme Zamanı: 500ms
- Oransal Band: %0 ile %100 arasında ayarlanabilir
- İntegral Zamanı: 0.0 ile 100.0 dak. arasında ayarlanabilir
- Türev Zamanı: 0.00 ile 25.00 dak. arasında ayarlanabilir
- Kontrol Periyodu: 1 ile 250s arasında ayarlanabilir
- Histerisiz: 1 ila 50 °C/°F arasında ayarlanabilir
- Çıkış Gücü: Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Açıklama

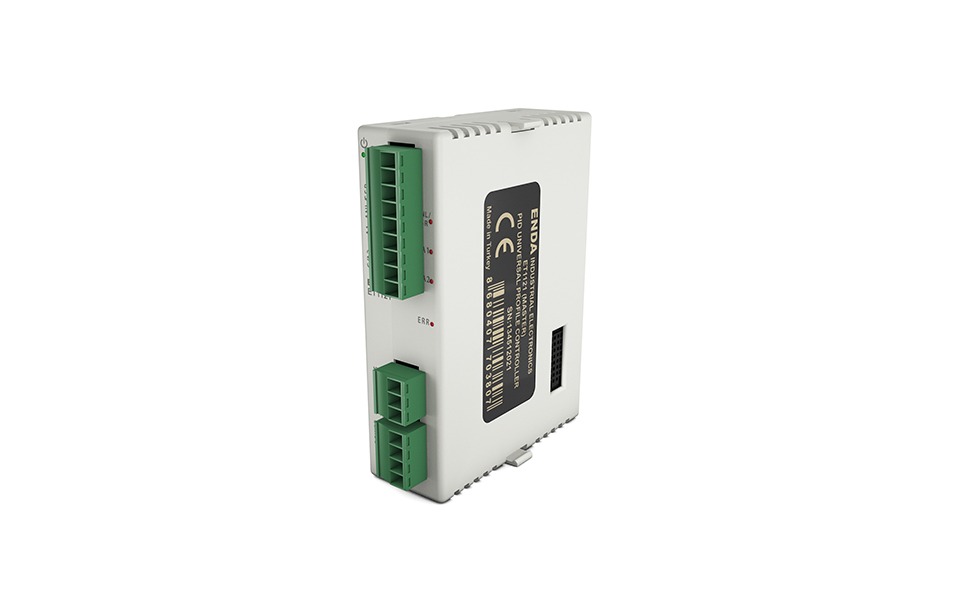

Ray Montajlı (Master) Termostat
ET1121, PID konrol formlu, dijital üniversal Ray Montajlı kontrol cihazıdır. Ayarlanabilir pişirme sıcaklığı ve zamanı ile fırın kontrolüne veya tek reçetede set edilebilir 16 adet farklı sıcaklık ve zaman girilerek adım kontrolüne imkan sağlar. Tuş takımından seçilebilir Pt100, termokupl, 0-20mA ve 4-20mA üniversal girişleri ile tüm çalışmalarınıza cevap verir. Self tune özelliği ile en iyi PID parametreleri otomatik olarak ayarlar. Seçilebilir 0-20mA, 4-20mA, SSR ya da röle çıkışı bulunan cihazda RS485 haberleşme standarttır. Dijital ekrana sahip olmayan ürün ModBus RTU protokolü ile yönetilmekte, veri aktarılıp kontrol edilebilmektedir. Master özelliği olan bu ürün ile ET1111 referanslı Slave ürünlerden 7 tanesi yönetilebilmektedir. Besleme ve haberleşme bağlantıları sadece ET1121 den yapılmaktadır.
