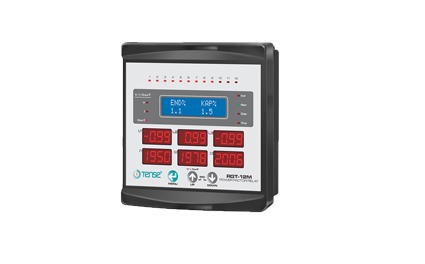

12 Kademe Multimetreli Trifaze Reaktif Güç Kontrol Rölesi

Reaktif güç kontrol röleleri sistemdeki yüklerin kullanmadığı ancak yüklerin yapılarından dolayı şebekeden çektiği reaktif(endüktif ve kapasitif)güçleri azaltmak amaçlı tasarlanmıştır.

Şebekeden endüktif güç çekiliyorsa uygun değerde kondansatör devreye sokarak müdahale eder. Şebekeden kapasitif güç çekiliyorsa uygun değerde şönt reaktör devreye sokarak müdahale eder. Cihazın bağlantılarını yaptıktan sonra enerji verildiğinde ilk olarak sizden akım trafo değerini girmenizi ister. Bu değeri girip onayladıktan sonra akım kademeleri çekerek akım trafo bağlantı uçlarını kontrol eder. Bu test yapıldıktan sonra otomatik olarak kademe testine geçer ve tüm kademeleri teste başlar. Kademe testi bittikten sonra sistemin ihtiyacına göre müdahale etmeye başlar. Aşağıda belirtilen özelliklere sahiptir.

3 faz gerilim ve 3 faz akım trafolu.

Endüktif ve kapasitif sistemleri kompanze edebilir.

Kullanımı kolay Türkçe menü.

Tek faz, iki faz ve üç faz kondansatör ve şönt reaktör bağlanabilir.

Lcd ekranda her faza ait aktif güç, reaktif güç,Cosφ, THD, toplam aktif ve toplam reaktif enerji değerlerini gösterir.

3 faz akım, 3 faz gerilim veya 3 faz Cosφ değerlerinin display de gösterir.

Toplam aktif ve toplam reaktif enerji değerlerini kaydeder.

Elle kademe(kondansatör ve şönt reaktör) değeri girilebilir.

Her kademedeki kondansatör veya reaktör değerlerini her faz için ayrı ayrı gösterir.

Sisteme müdahale süresi ayarlanabilir.

Kondansatör deşarj zamanı ayarlanabilir.

Endüktif / Aktif ve Kapasitif / Aktif oranlarını (%) ayarlanabilir.

Sistemin reaktif güç akışını kaydeder. Menü şifre korumalı.

Kademe kullanım sayısını kaydeder.
