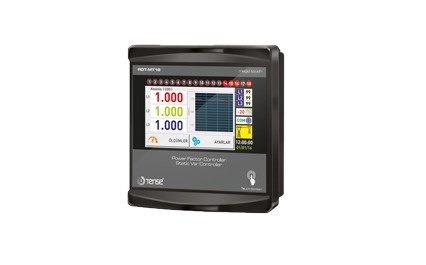

18 Kademe Trifaze Reaktif Güç Kontrol Rölesi (Dokunmatik)

Reaktif güç kontrol röleleri sistemdeki yüklerin kullanmadığı ancak yüklerin yapılarından dolayı şebekeden çektiği reaktif(endüktif ve kapasitif)güçleri azaltmak amaçlı tasarlanmıştır.

Şebekeden endüktif güç çekiliyorsa uygun değerde kondansatör devreye sokarak müdahale eder. Şebekeden kapasitif güç çekiliyorsa uygun değerde şönt reaktör devreye sokarak müdahale eder. Cihazın bağlantılarını yaptıktan sonra enerji verildiğinde cihaz kurulum ekranında ilk olarak sizden akım trafo değerini girmenizi ister. Bu değeri girip onayladıktan sonra akım kademeleri çekerek akım trafo bağlantı uçlarını kontrol eder. Bu test yapıldıktan sonra otomatik olarak kademe testine geçer ve tüm kademeleri teste başlar. Kademe testi bittikten sonra sistemin ihtiyacına göre müdahale etmeye başlar. Aşağıda belirtilen özelliklere sahiptir.

5” Dokunmatik(rezistif) Ekran ile Kolay Kurulum ve Kullanım

TCR (SVC) Bağlantısı yapılabilir

Jeneratör Girişi ve Jeneratör Kompanzasyonu

RS485 ile Uzaktan Haberleşme (Bilgisayar Haberleşmeli)

Sıcaklık Ölçümü ve Kontrolü

Endüktif ve Kapasitif Sistemlere Kompanze Yapabilir

Elle Kademe Değeri Girilebilir

Tek Faz , İki Faz ve 3 Faz Kondansatör ve Şönt Reaktör Bağlanabilir

Türkçe ve İngilizce Dil Seçeneği

Gerilim, Harmonik Akım/Gerilim, Endüktif ve Kapasitif Alarm Çıkışı

Sıcaklık Alarm Çıkışı

Müdahale, Deşarj ve Yerleşme Zamanları Ayarlanabilir

61. Harmoniğe Kadar Akım Harmoniği İzlenebilir

61. Harmoniğe Kadar Gerilim Harmoniği İzlenebilir

Her Faza ait Kosinüs Değerlerinin Grafiksel İzlenebilir

Her Faza ait Power Faktör Değerleri Grafiksel İzlenebilir

Kapasitif/Aktif ve Endüktif/Aktif Oranları Grafiksel İzlenebilir

Toplam Enerjiler (Import/Export) İzlenebilir

Her Faza ait THD-V ve THD-I Değerleri İzlenebilir

Güç Analizi Oluşturma( 20 örnek 9999dk.)

Demand Kaydı (Aktif Güç, Reaktif Güç, Görünür Güç ve Akım Demand)

Her faza ait Akım ve Gerilimin Min, Max ve Ortalama Değerleri İzlenebilir

Gerçek Tarih ve Saat Şifreli Koruma

Kademelerde Eş Yaşlandırma
