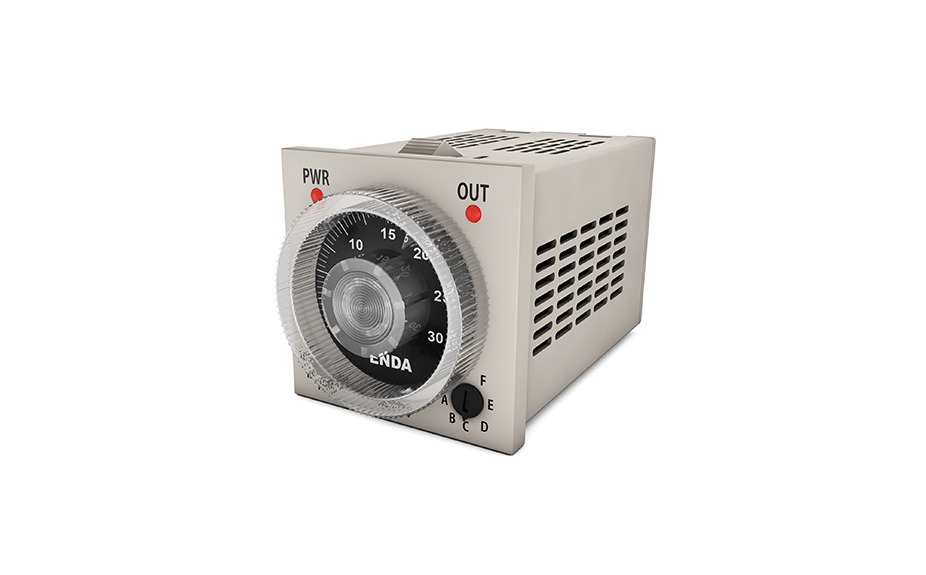

ATP4

Özellikler

  • ÇEVRESEL ÖZELLİKLER
  • Ortam/Depolama Sıcaklığı: 0...50 ºC / -25...70 ºC
  • Bağıl Nem: 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
  • Koruma Sınıfı: EN 60529 standardına göre Ön panel : IP50, Arka panel : IP20
  • Yükseklik: En çok 2000m
  • ELEKTRİKSEL ÖZELLİKLER
  • Besleme Voltajı​​​​​​​: 90-250V AC, 50/60Hz veya 24V AC ±%10, 50/60Hz ve 24V DC ±%10
  • Güç Tüketimi: 10VA
  • Bağlantı: 8/11pinli soket veya 7/10’lu klemens bağlantısı
  • Skala: 0-1.2, 0-3, 0-12, 0-30 veya 0-60
  • Resetleme Süresi: UV için 0.3saniye, LV için 0.01saniye
  • Doğruluk: Besleme voltajına bağlı oluşabilecek hata max %0.2
    Set değerinin ayarlanmasında oluşabilecek hata max %5
    Sıcaklık etkisine bağlı oluşabilecek hata max %1
  • GİRİŞLER
  • Start Girişi​​​​​​​: 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
  • Reset girişi: 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
  • Gate girişi: 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
  • ÇIKIŞLAR
  • Tetikleme Çıkışı OUT1: Röle: 250V AC, 8A (rezistif yük için), NC
  • Kontrol Çıkışı OUT2: Röle: 250V AC, 8A (rezistif yük için), NO+NC
  • Röle Ömrü: Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
  • Kontrol Çıkışı Durumu: OUT LED’i kontrol çıkışı enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar
  • KONTROL
  • Zamanlama Fonksiyonu​​​​​​​: A, B, C, D, E, F modları cihaz üzerinden seçilebilir
  • Zamanlama Birimi: Saniye, 10saniye, dakika, 10dakika, saat, 10saat birimleri cihaz üzerinden seçilebilir
  • KUTU
  • Montaj Şekli​​​​​​​: Sıkıştırılarak panoya veya 8/11 pinli soket ile raya monte edilebilir
  • Ebat: G48xY48xD82 mm
  • Ağırlık: Yaklaşık 100g (ambalajlı olarak)
  • Kutu Malzemeleri: Kendi kendine sönen plastikler kullanılmıştır​​​​​​​

Açıklama

Besleme voltajı ile tetikleme

Tetikleme çıkışı (OUT1)

Zamanlama fonksiyonu için kontak çıkışı (OUT2)

OUT2 için 6 farklı zamanlama modu (A, B, C, D, E, F)

OUT2 için 6 farklı zamanlama birimi seçimi (S, 10S, M, 10M, H, 10H)

8/11 pinli soket veya 7/10’lu klemens bağlantısı

10’lu klemens veya 11 pinli soket için start, reset, gate girişleri

EN standartlarına göre CE markalı
